系统介绍

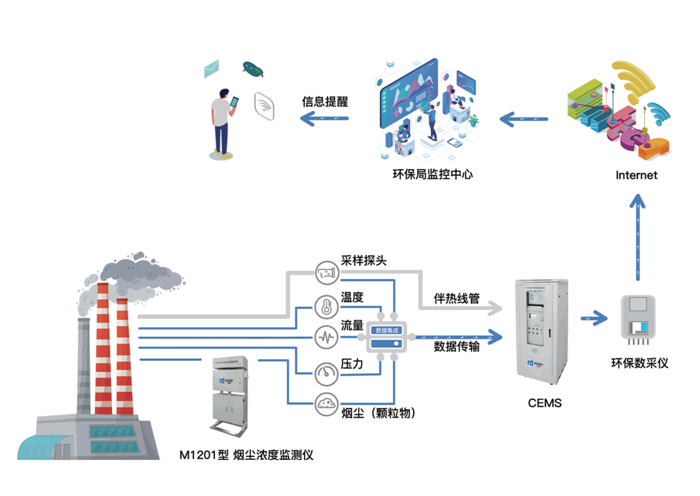

M1100型 烟气排放连续监测系统（CEMS）由气态污染物监测子系统、烟尘（颗粒物）监测子系统、烟气参数监测子系统、数据采集与处理子系统四个基本部分组成。可监测气体中的SO2、NOx、O2、烟尘、温度、压力、流速、湿度等参数。

被测气体经过采样探头除尘、伴热管采样、进入高温气体分析模块紫外差分吸收光谱（DOAS）分析测量。有效的解决了烟尘（颗粒物）和水分对测量的干扰等技术难题，特别在低浓度测量场合具有不可比拟的优势。

系统组成


系统特点

• 气体分析仪采用氙灯光源，寿命达10年；

• 气体分析仪采用全息光栅分光和阵列传感，无运动部件，可靠性高；

• 每天自动进行仪器校正，增强了数据的可靠性；

• 具有故障、断电和检测数据超标等异常等情况下的自动报警及记录功能；

• 维护方便、维护成本低；

• 采样探头采用过滤精度1um的镍钛合金，有效去除样气中的烟尘，通过控制系统实现自动反吹，*限度克服阻塞问题，减少维护量；

• 各控制信号通过集成电路控制，系统布线简洁，维护方便；

• 预处理采用多级颗粒物过滤技术，延长气室使用寿命；

• 带过滤缓冲腔，样气水雾可充分气化，避免冷凝结块现象，尤其适应高湿环境。


  执行标准


应用领域

核心部件

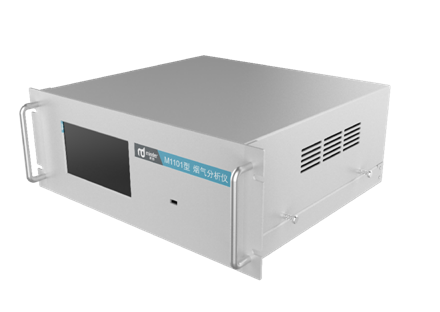

M1101型 烟气分析仪

技术特点

1、多种组份同时测量，测量精度高、稳定性好；
2、通过对连续光谱的分析，可同时测量多种气体化学组份的浓度，具备高集成度和高性价比；
3、采用了DOAS（差分光学吸收光谱）算法，测量结果不受烟尘、水分等因素的干扰，测量准确度高；
4、同时 DOAS 算法也消除了由仪器老化引起的误差，测量稳定性好；
5、采用脉冲氙灯作为光源，寿命达 10⁹ 次；
6、可靠性好，采用固化的光谱仪，无运动部件；
7、内部核心部件采用模块化设计，光谱仪与气体室之间采用光纤连接，维护方便；
8、高度智能化、数字化，内置多块高性能处理器，处理器间采用高速数据总线通讯技术，各模块具备强大的数字化配置功能和检测功能；
9、采用触摸屏人机界面，操作简单、方便使用；
10、提供了丰富的接口，可方便地集成到各类控制和监测系统。可通过 RS485、RS232 以及 4～20mA 模拟量信号通信方式传输数据，为仪器的日常操作、维护和管理提供了便利。

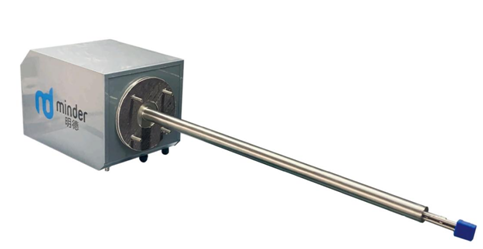

M1102型 烟气采样探头



技术特点

1、采用加热自动调节单元，加热温度维持至 140℃-180℃左右，避免冷凝；
2、探头滤芯采用 5um 孔径镍钛合金材料，有效去除样气中的颗粒物；
3、探头具备脉冲式反吹功能，通过控制系统实现自动反吹，反吹气流量大，压力稳定，保证反吹效果，*大限度克服阻塞问题，减少维护量；
4、与烟气接触部分、法兰等均采用 316L 不锈钢材质，避免长时间使用后带来的材质腐蚀、测量误差等问题；
5、带过滤缓冲腔，样气水雾可充分汽化，避免冷凝结块现象，尤其适应高湿环境。

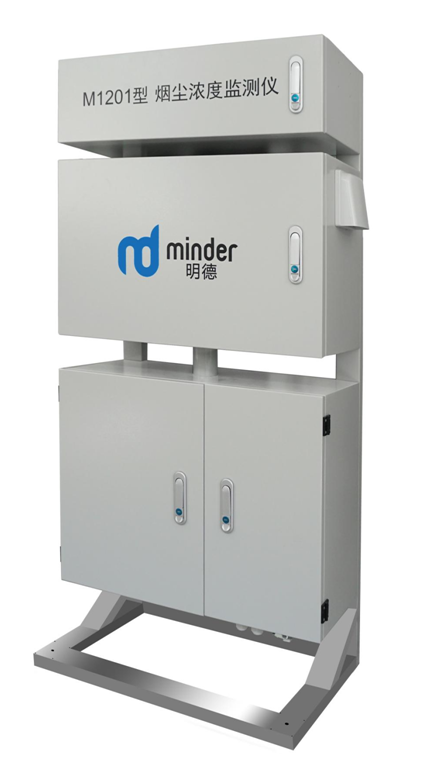

M1201型 烟尘浓度监测仪





M1201型烟尘仪主要由以下四个部分组成，采样单元、光学单元、清扫单元、电气单元。
抽取式烟尘仪是在受控条件下利用射流采样原理，通过采样探头及取样管从烟道中连续等速伴热抽取烟气，抽取的烟气直接进入高温加热汽化腔室，将烟气中水滴汽化，然后进入检测室检测出粉尘的含量。

执行标准

HJ 75-2017《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术规范》
HJ 76-2017《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检测方法》
GB13271-2014《锅炉大气污染物物排放标准》
GB5468-91《锅炉烟尘测试方法》
GB/T16157-1996《固定污染源排气中颗粒物测定与气态污染物采样方法》
GB13223-2011《火电厂大气污染物物综合排放标准》
HJ/T373-2007  《固定污染源监测质量保证与质量控制技术规范（试行）》

应用场景

湿法除尘装置出口的粉尘浓度监测
垃圾焚烧厂烟气中粉尘浓度监测
低温高湿工况下粉尘监测
车间内粉尘监测

技术特点

1、采用激光前散射法检测颗粒物浓度，检测下限低；
2、全程高温采样，避免水汽干扰粉尘的测量；
3、皮托管平行等速采样，符合烟尘采样技术要求（HJ/T48-1999）；
4、一目了然的人机交互界面，方便设置参数与控制操作；
5、模块化设计，可单独更换测量单元、显示单元；
6、灵敏度高，不受震动影响，自动调零、上电预热功能，可靠性高；
7、支持自动定时反吹清洗管路、自动调零；
8、多种状态信号，运行/故障、报警、限值、维护；
9、无消耗品、运行成本低、维护周期长。

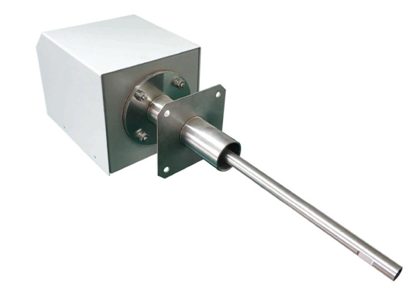

M1301型 温压流一体化监测仪





M1301型温压流一体化监测仪，由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，是专门针对烟气排放连续监测的高烟尘（颗粒物）、高温、高湿和高腐蚀环境而开发的一体化温度、压力、流速监测仪、符合国家相关标准的要求，可以用于烟气排放监测系统（CEMS）进行烟气温度、压力、流速及流量的实时连续测量。


湿度测量单元

M1100型系统选用阻容法测量烟气中的含湿量，温度及湿度测量范围宽，线性好，几乎没有滞后，有优异的稳定性和重复性，被测气体温度（0~200）℃， 湿度（0~40）%RH，测量精度±1.5%RH，响应时间 6 秒，重复性±0.5%RH，年漂移优于 1% RH。
在 M1100 系统内，湿度传感器安装在预处理气路中，由于样气之前已经经过粉尘、焦油过滤和全程恒温伴热，可有效保护湿度传感器不受粉尘和液态水的影响，从而使湿度仪相对于传统的在位式湿度仪在使用寿命上大大延长，工作也更加可靠。尤其在测量管道意外停炉，系统意外断电等特殊情况下，由于预处理系统的保护，仪表完全不受影响。
